FEDERISOLATOREN 3-4 HZ Header

Produkt

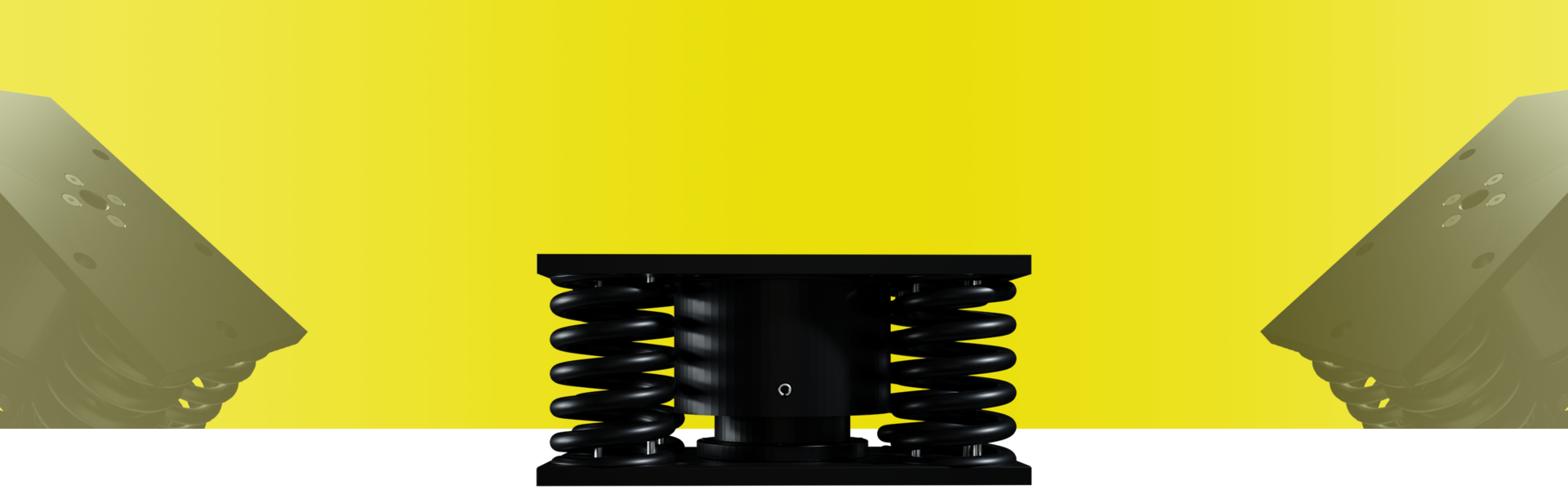

FEDERISOLATOREN 3-4 HZ

Im Bereich der niederfrequenten Lagerung bietet die RG+ Schwingungstechnik Federisolatoren mit einer Eigenfrequenz von 3-4 Hz. Durch das verbaute all-metal-Kissen oder einen Topf mit viskosem Medium ist zudem eine Dämpfungskomponente in das System integriert, welche einen ruhigeren Durchlauf der Maschinen durch den Resonanzbereich ermöglicht. Anwendungsgebiete sind vielzählig im Bereich des Maschinen- und Apparatebaus oder der Energietechnik zu finden. Da der Schwerpunkt bei vielen Anwendungsfällen oftmals nicht zentral liegt, ist eine genaue Berechnung der Elemente in diesen Fällen von Nöten.


Produktbeschreibung:

  • Zur elastischen Lagerung von Maschinen mit einer Drehzahl > 400 1/min
  • Werkstoffe:
    • Feder aus Federstahldraht, KTL beschichtet
    • Dämpfungskissen aus 1.4301
    • Rondelle aus AL-Legierung
    • Boden- und Deckplatten aus Stahl, verzinkt
  • Eigenfrequenz: 3-4 Hz
  • Lastbereich: 100 – 3.200 kg je nach Größe und Typ des Elements

Zubehör:

  • Bodenbefestigung bei Einzelelement

Anwendungsbereiche:

  • Lagerung u.a. von Brechern, Mühlen, Pumpen, Klimageräte, Teststände, Ventilatoren, BHKW Komponenten

FR-E 3-4Hz A

Federisolator 3-4Hz Technische Zeichnung

FR-E 3-4Hz

Federisolator 3-4Hz Technische Zeichnung

FR-E2 3-4Hz

Federisolator 3-4Hz Technische Zeichnung

FR-E4 3-4Hz

Federisolator 3-4Hz Technische Zeichnung

FR-E4 3-4Hz

Federisolator 3-4Hz Technische Zeichnung

FV-E8-3-4Hz

Federisolator 3-4Hz Technische Zeichnung
