FEDERISOLATOREN

Im Bereich der Lagerung für Maschinen mit einer Drehzahl > 500 1/min und einem Lastbereich > 1.000 kg pro Maschinenfuss bietet die RG+ Schwingungstechnik Federisolatoren mit einer Eigenfrequenz von 3-5 bzw. 4-6 Hz. Durch das verbaute all-metal-Kissen ist zudem eine Dämpfungskomponente in das System integriert, welche einen ruhigeren Durchlauf der Maschinen durch den Resonanzbereich ermöglicht. Anwendungsgebiete sind vielzählig im Bereich des Maschinen- und Apparatebaus oder der Energietechnik zu finden. Da der Schwerpunkt bei vielen Anwendungsfällen oftmals nicht zentral liegt, ist eine genaue Berechnung der Elemente in diesen Fällen von Nöten.


Produktbeschreibung:

  • Zur elastischen Lagerung von Maschinen mit einer Drehzahl > 500 1/min
  • Werkstoffe:
    • Feder aus Federstahldraht, KTL beschichtet
    • Dämpfungskissen aus 1.4301
    • Rondelle, Boden- und Deckplatten aus Stahl, KTL beschichtet
  • Eigenfrequenz: 3 – 5 bzw- 4 – 6 Hz
  • Lastbereich: 1.000 – 12.000 kg je nach Größe und Typ des Elements

Anwendungsbereiche:

  • Lagerung u.a. von Brechern, Mühlen, Pumpen, Ventilatoren, BHKW-Module oder -Komponenten

FR-E 3-5 / 4-6 Hz

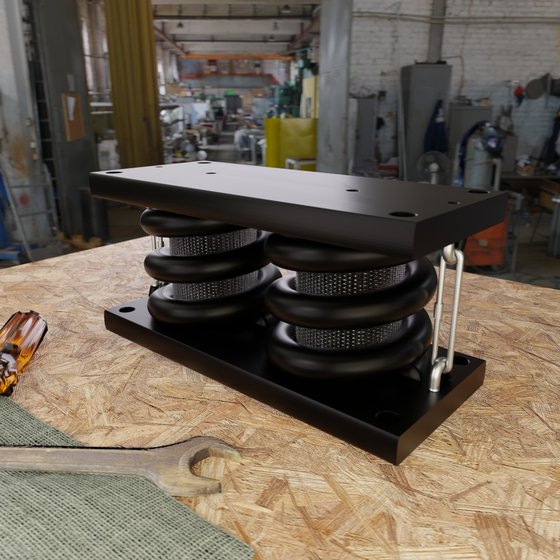

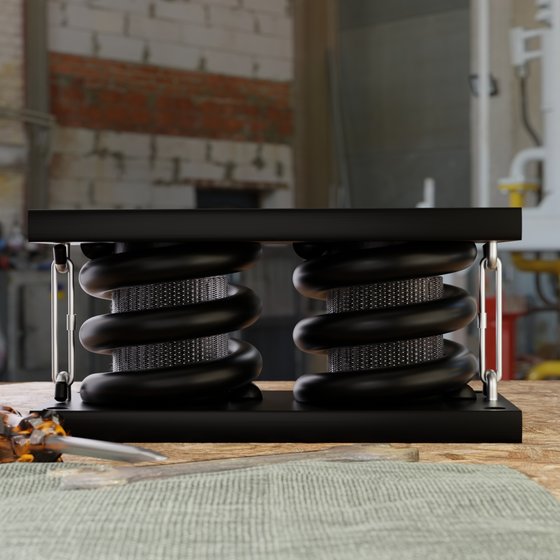

FR-E2 3-5 / 4-6Hz

FR-E3 3-5 / 4-6Hz

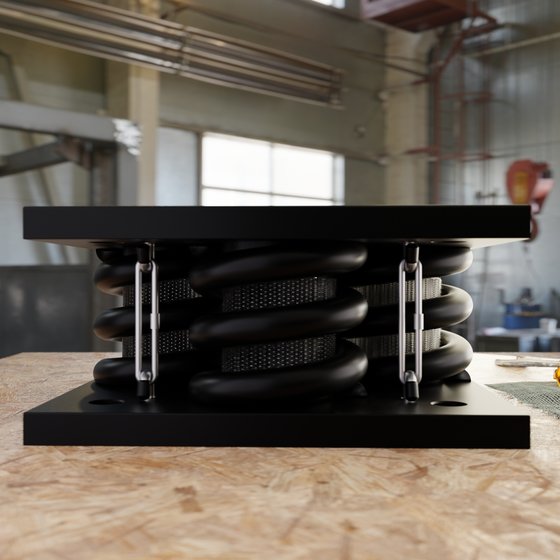

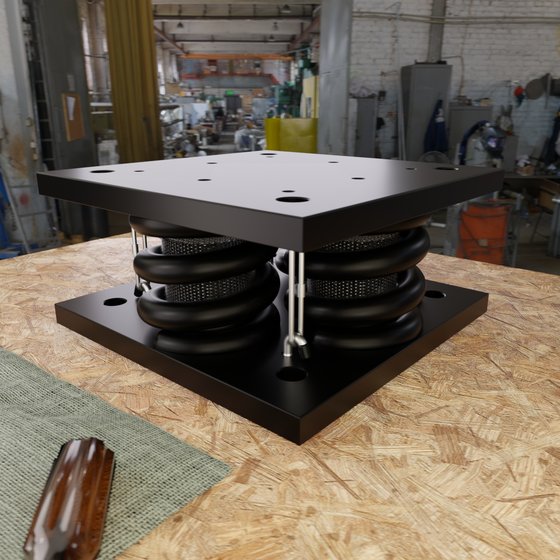

FR-E4 3-5 / 4-6Hz

FR-E6 3-5 / 4-6 Hz
