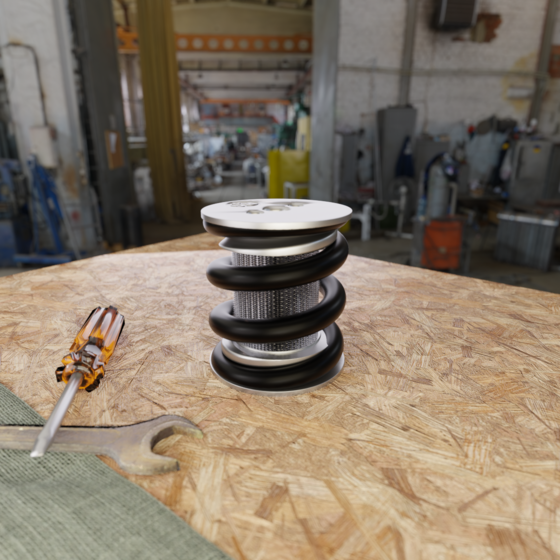

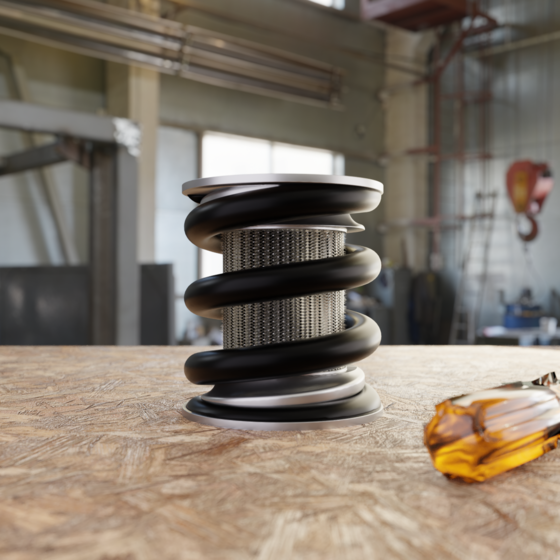

FEDERISOLATOREN 5-6 HZ

Im Bereich der Lagerung für Maschinen mit einer Drehzahl > 600 1/min bietet die RG+ Schwingungstechnik Federisolatoren mit einer Eigenfrequenz von 5-6 Hz. Durch das verbaute all-metal-Kissen ist zudem eine Dämpfungskomponente in das System integriert, welche einen ruhigeren Durchlauf der Maschinen durch den Resonanzbereich ermöglicht. Anwendungsgebiete sind vielzählig im Bereich des Maschinen- und Apparatebaus oder der Energietechnik zu finden. Da der Schwerpunkt bei vielen Anwendungsfällen oftmals nicht zentral liegt, ist eine genaue Berechnung der Elemente in diesen Fällen von Nöten.


Produktbeschreibung:

  • Zur elastischen Lagerung von Maschinen mit einer Drehzahl > 600 1/min
  • Werkstoffe:
    • Feder aus Federstahldraht, KTL beschichtet
    • Dämpfungskissen aus 1.4301
    • Rondelle aus AL-Legierung
    • Boden- und Deckplatten aus Stahl, verzinkt
  • Eigenfrequenz: 5-6 Hz
  • Lastbereich: 7 – 1.600 kg je nach Größe und Typ des Elements

Zubehör:

  • Bodenbefestigung bei Einzelelement

Anwendungsbereiche:

  • Lagerung u.a. von Brechern, Mühlen, Pumpen, Klimageräte, Teststände, Ventilatoren, BHKW Komponenten

FR-E 5-6 Hz A

Federisolator 5-6 Hz Technische Zeichnung

FR-E 5-6 Hz

Federisolator 5-6 Hz Technische Zeichnung

FR-E 5-6Hz A

Federisolator 5-6 Hz Technische Zeichnung

FR-E 5-6Hz

Federisolator 5-6 Hz Technische Zeichnung

FR-E2 5-6Hz

Federisolator 5-6 Hz Technische Zeichnung

FR-E4 5-6Hz

Federisolator 5-6 Hz Technische Zeichnung
